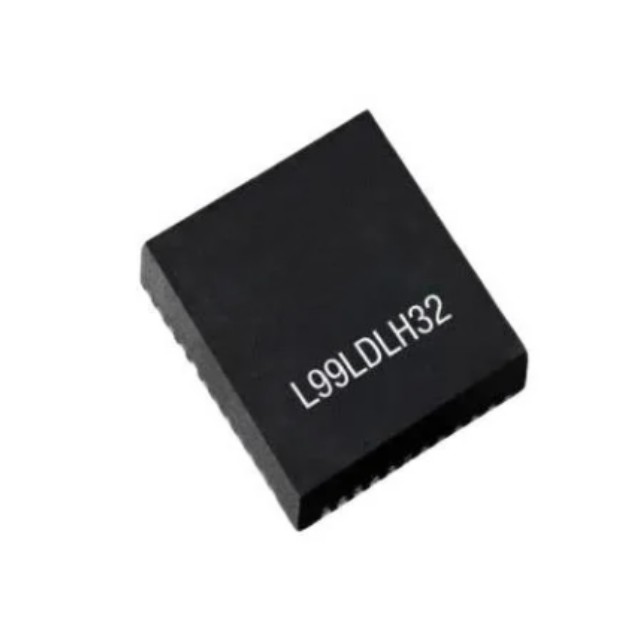

L99LDLH32TR是專為汽車外部O/LED后側照明應用設計的單片32通道線性電流調節器。由于輸出通道的高側配置，適合驅動具有共陰極的OLED面板。它保證提供高達35 V的輸出驅動能力 - 覆蓋廣泛的OLED正向電壓 - 并具有32個調節電流源，能夠提供1 mA-15 mA可單獨編程的電流，以獨立驅動OLED面板的每個像素。作為同系列（L99LDLL16）的另一款器件， 集成了可靠的純汽車CAN FD Light兼容通信接口，可實現高速率數據傳輸（高達1mbit /s），并對長幀使用CAN FD結構。除了CAN FD Light兼容的物理層，該器件還集成了協議處理程序，因此無需附加外部器件即可與Commander ECU進行通信。L99LDLH32TR可以使用CAN FD Light兼容接口在總線模式下運行，也可以使用內部有限次可編程（FTP）存儲器寄存器在獨立/故障安全模式下運行。

特點

AEC-Q100認證

常規

CAN in Automation（CiA）可提供CAN FD Light兼容串行接口、協議處理程序、草案規范提議（DSP）

集成有高精度振蕩器，無需外部石英

QFN48L 7x7帶裸焊盤

超時看門狗帶"跛行回家"功能

低待機電流

獨立/故障安全和總線模式運行

直接驅動（1個直接輸入），用于支持ASIL要求的1個功能組

通過嵌入式非易失和易失存儲器提供廣泛的可配置性

工作電源電壓范圍：5.5 V – 40 V

線性調節器段

工作溫度范圍：- 40°C – 150°C

32個恒電流輸出通道，高側配置

輸出電流：1 mA-15 mA，可并行輸出

輸出電壓高達35 V

將電壓反饋到外部預調節器，以優化調節電壓，從而有效降低總體功耗

通過8位DAC根據通道進行電流設置

模擬調光、8位PWM通道單獨指數亮度控制和8位全局PWM調光

可編程PWM頻率

接通/關閉時間緩慢，逐步輸出延遲和噪聲處理時鐘，以優化EMC性能

保護和診斷

集成8位ADC，提供全面且靈活的診斷

1條專門線路用于故障總線

溫度警告（1個閾值）

過熱關斷

短路和開路負載檢測和保護

通過外部NTC測量和器件結溫（TJ）實現自動LED電流降額

應用

汽車 OLED 后部照明

汽車環境照明
