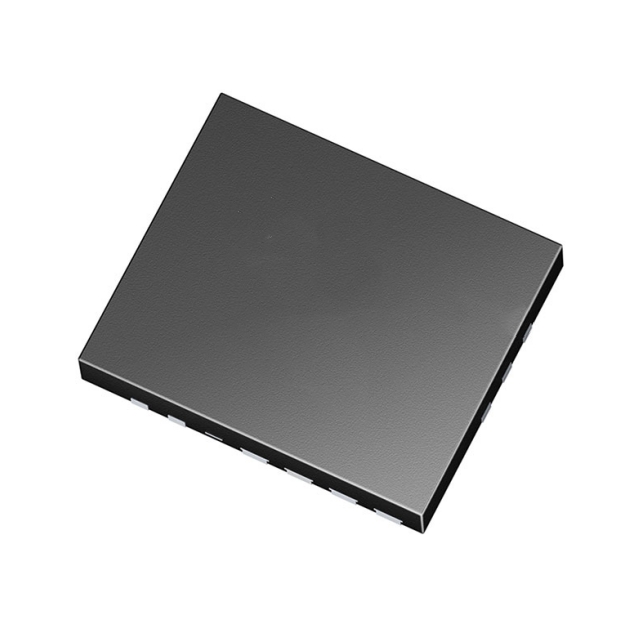

TDA21570AUMA1 集成電源級包含一個低靜態電流同步降壓柵極驅動器 IC，該 IC 與控制和同步 MOSFET 以及有源二極管結構共同封裝，可實現類似于肖特基的低 Vsd，且反向恢復電荷極少。該封裝針對 PCB 布局、傳熱、驅動器/MOSFET 控制時序進行了優化，在遵循布局準則的情況下，可將開關節點振鈴降至最低。成對的柵極驅動器和 MOSFET 組合可在較低的輸出電壓下實現更高的效率，滿足尖端 CPU、GPU 和 DDR 的要求。

特點

● 集成驅動器、有源二極管、控制 MOSFET Q1 和同步 MOSFET Q2

● 片上 MOSFET 電流檢測和報告速度為 5 μA/A。

● 輸入電壓 (VIN) 范圍為 4.25 V 至 16 V

● VCC 和 VDRV 供電電壓為 4.25 V 至 5.5 V

● VIN = 12 V 時，輸出電壓范圍為 0.225 V 至 5.5 V

● 輸出電流能力為 70 A

● 工作頻率高達 1.5 MHz

● 增強型故障報告和識別

● VDRV 欠壓鎖定 (UVLO)

● 啟動欠壓保護

● 8mV /°C 溫度模擬輸出

● 過溫保護和熱關斷

● 逐周期過流保護 (OCP) 和標記

● 控制 MOSFET 短路 (HSS) 檢測和標記

● 自舉電容器自動補電

● 兼容 3.3 V 三態 PWM 輸入

● 支持 Body-Braking? 瞬態負載

● 深度休眠模式，通過 EN= 低電平（32 μA typ）實現省電

● 小型 5 mm x 6 mm x 0.9 mm PQFN 封裝

● 符合 RoHS 規范的無鉛封裝
