MAX20049ATEF是（Maxim）推出的超小尺寸電源管理IC，采用3mm×3mm的 TQFN 封裝 ，支持汽車攝像模塊的供電需求。它具有以下主要特性：

較小方案尺寸

16引腳、側面可潤濕(3mm x 3mm) TQFN封裝，帶裸焊盤

低導通時間架構，無需級聯Buck轉換器

4V至17V較寬輸電壓范圍，支持同軸電纜供電

固定輸出電壓選項

降低EMI

擴頻調制選項

引腳排列允許開關節點的緊湊PCB布局

自保護、高可靠

過壓和欠壓監測、過壓保護、熱關斷和短路保護

500mV輸入滯回，支持低速啟動條件下的低成本、長電纜傳輸

支持汽車應用

汽車級溫度范圍

AEC-Q100認證

簡介

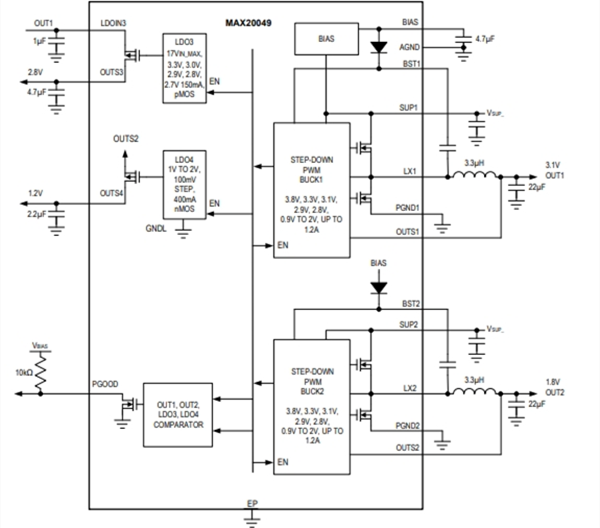

MAX20049ATEF是一款雙通道降壓型轉換器IC，帶有兩個低壓差調節器(LDO)，為汽車攝像機提供單芯片方案。兩個降壓型轉換器設計工作在定頻PWM方式，MAX20049ATEF的輸入電壓為5V至17V，專用的高壓輸入允許實現靈活的方案。

MAX20049ATEF提供對全部四路輸出電壓軌的電壓監測。檢測到過壓或欠壓時，電源就會拉低。為支持較長且低廉的同軸電纜，MAX20049ATEF具有500mV SUP1滯回。兩個buck轉換器均提供非常短的導通時間，且允許利用17V輸入產生0.9V輸出。高頻操作允許使用全陶瓷電容設計，以及小尺寸外部元件。低電阻片上開關在確保高效的同時最大程度降低關鍵電感。

輸出電壓由工廠設定，覆蓋需要3.3V、3.0V、2.9V、2.8V或2.7V的各種圖像傳感器。第二級電源覆蓋典型的1.8V、1.2V、1.1V及1.0V以下范圍，MAX20049ATEF適用于串行器和存儲器。多種電壓選項，提高了攝像機設計的靈活性，具體信息在輸出電壓選擇部分中給出。

MAX20049ATEF的保護特性包括逐周期限流、帶自動恢復功能的熱關斷保護。buck轉換器彼此180°反相工作，最大程度降低輸入電流紋波。

應用領域

MAX20049ATEF適用于汽車攝像模塊的供電系統設計，通過優化尺寸和效率滿足小型化需求，同時降低電磁干擾（EMI）。 ?

此外，MAX20049ATEF的性能參數如下：

拓?fù)洌航祲海?），線性（LDO）（2）

輸出數：4

頻率 - 開關：2.2MHz

電壓/電流 - 輸出 1：固定，固定，固定，3V，500mA

電壓/電流 - 輸出 2：固定，固定，固定，3.1V，-

電壓/電流 - 輸出 3：固定，固定，固定，3.3V，-

帶 LED 驅動器：無

帶監控器：無

帶定序器：無

電壓 - 供電：5V ~ 17V

工作溫度：-40°C ~ 125°C

等級：汽車級

資質：AEC-Q100

安裝類型：表面貼裝，可潤濕側翼

封裝/外殼：16-WFQFN
